PriceSmart Usaquén y Bucaramanga
Trabajos de montaje y mantenimiento de refrigeración en dos clubes PriceSmart, Usaquén (Bogotá) y Bucaramanga, con racks de compresores, su tablero de control y unidades condensadoras.
Racks de refrigeración: diseño, montaje y mantenimiento
Diseñamos, montamos y mantenemos racks de compresores en paralelo para supermercados y cuartos fríos, en Bogotá y en toda Colombia. Un rack se arma en taller, no en el pasillo de su tienda.
Cuando el frío de una tienda depende de un solo equipo, una falla apaga todo. En un rack, si un compresor se detiene, los demás siguen trabajando.
¿Qué es un rack de refrigeración?
Un rack de refrigeración es un conjunto de varios compresores montados en paralelo sobre una misma base, con su tablero de control, que produce el frío de varios equipos a la vez: murales, vitrinas y cuartos fríos. Centraliza la producción de frío en una sala de máquinas y entrega solo la capacidad que la tienda pide.
En un supermercado la refrigeración consume entre 30 % y 60 % de la energía de la tienda, según el Ministerio de Ambiente. Por eso importa cómo se arma el frío, y por eso el rack es el corazón de la refrigeración para supermercados.
¿Qué partes tiene un rack de compresores?
Un rack tiene compresores en paralelo, un colector de succión que recibe el refrigerante de los muebles, un colector de descarga hacia el condensador, un separador de aceite, un recibidor de líquido con su filtro secador y visor, y el tablero que enciende cada compresor según la demanda.
Los compresores entran por etapas: el tablero enciende uno, dos, tres o cuatro según el frío que piden los equipos. Toque o señale un número para ver la pieza en el plano y en la foto.

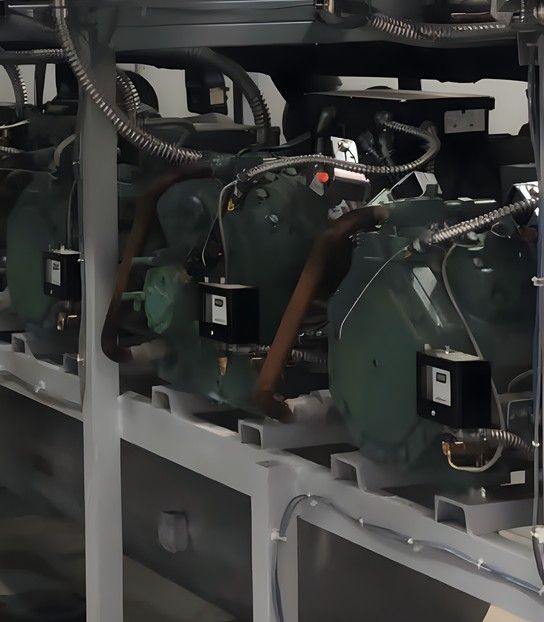

- 1Compresores en paralelo
- 2Colector y línea de succión
- 3Colector de descarga al condensador
- 4Separador de aceite
- 5Recibidor de líquido
- 6Filtro secador y visor en la línea de líquido
- 7Tablero de control
¿Rack o equipos individuales?
Un rack conviene cuando hay muchos equipos de frío en un mismo sitio, como un supermercado o un centro con varios cuartos fríos: concentra los compresores, ajusta la capacidad a la demanda y no deja la tienda sin frío si un compresor falla. Los equipos individuales convienen en instalaciones pequeñas.
Para uno o dos cuartos fríos a la medida suele bastar una unidad condensadora por cuarto. La decisión se toma con la carga de frío calculada, no a ojo.
| Criterio | Rack | Equipos individuales |
|---|---|---|
| Dónde van los compresores | En una sola sala de máquinas | Uno por cada mueble o cuarto |
| Capacidad | Se ajusta por etapas a la demanda de frío | Cada equipo trabaja por su cuenta |
| Si falla un compresor | Los demás siguen trabajando | Ese mueble o cuarto se queda sin frío |
| Mantenimiento | Un solo punto de revisión, con su tablero | Visita equipo por equipo |
| Cuándo conviene | Supermercados y varios cuartos fríos | Instalaciones pequeñas con pocos equipos |
¿Qué refrigerante usa un rack y qué cambia con Kigali?
Muchos racks instalados trabajan con R-404A, un HFC con un potencial de calentamiento global de 3.922. Colombia ratificó la Enmienda de Kigali con la Ley 1970 de 2019 y congeló su consumo de HFC en 2024, con reducciones de 10 % en 2029 y 80 % en 2045. En equipos nuevos se evalúan el R-448A y el R-449A.
Comprar hoy un rack con R-404A es atarse a un gas cada año más restringido. Por eso, en un rack nuevo o en una remodelación, el refrigerante se elige pensando en toda la vida útil del equipo, no solo en el día de la entrega.
- 2019Colombia ratifica la Enmienda de Kigali con la Ley 1970.
- 2024Se congela el consumo de HFC. Cupos de importación por las Resoluciones 0129 y 0130 de 2024. Tope: 100 % de la línea base.
- 2029El consumo baja 10 %. Tope: 90 % de la línea base.
- 2045El consumo baja 80 %. Tope: 20 % de la línea base.
| Refrigerante | PCG | Situación |
|---|---|---|
| R-404A | 3.922 | HFC. Común en los racks que ya están instalados; su consumo es el que Colombia debe reducir. |
| R-448A | 1.387 | Mezcla con HFO que se evalúa para reemplazar al R-404A en conservación y congelación. |
| R-449A | 1.397 | Mezcla con HFO de la misma familia, alternativa al R-404A según la aplicación. |
| R-290 (propano) | 3 | Natural e inflamable. MinAmbiente publicó en 2025 una guía de buenas prácticas para su uso. |

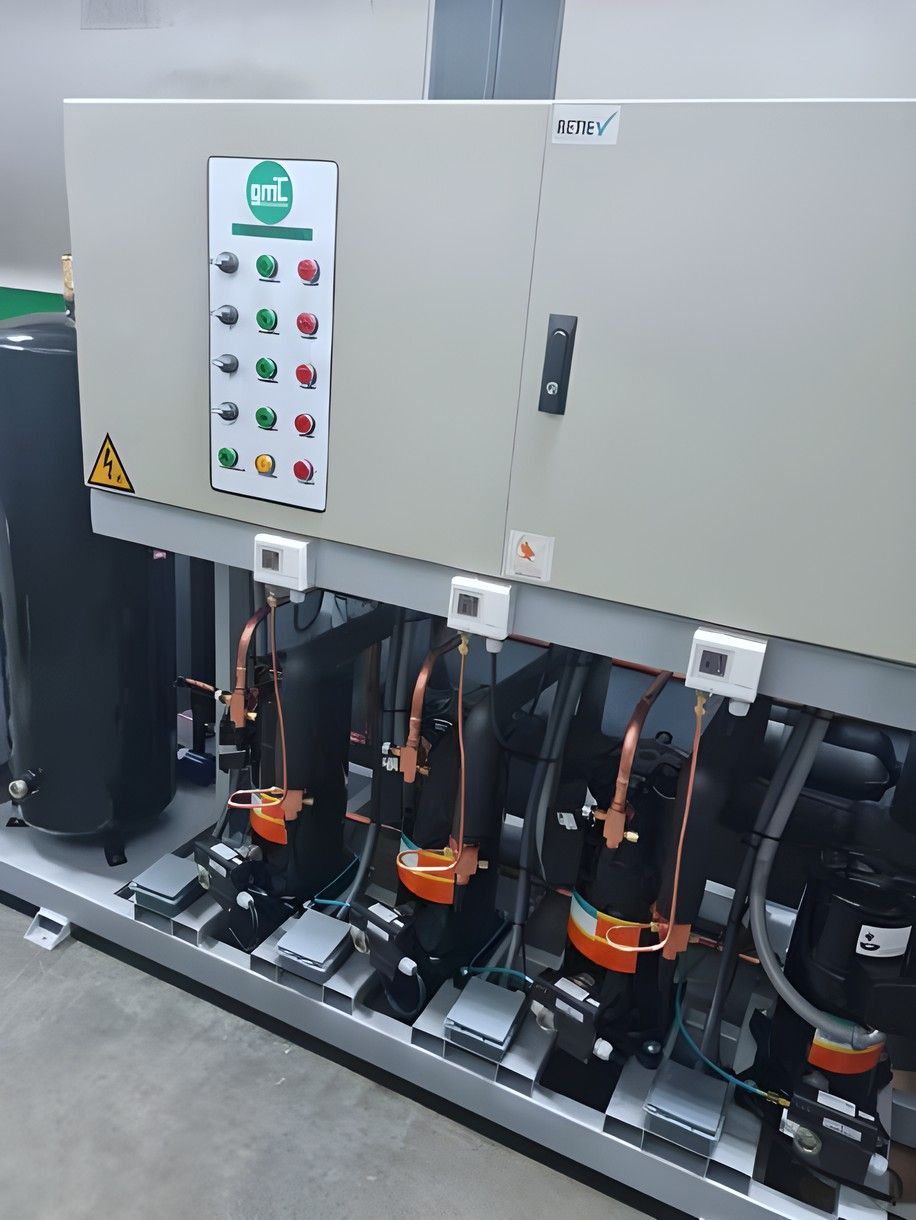

Tablero y RETIE
El tablero es el que decide: arranca cada compresor, lo protege y lo saca de servicio si algo falla. Es también la parte del rack con riesgo eléctrico, así que se diseña siguiendo los requisitos del RETIE.
El Reglamento Técnico de Instalaciones Eléctricas, actualizado con la Resolución 40117 de 2024 del Ministerio de Minas y Energía, fija los requisitos de seguridad de las instalaciones eléctricas en Colombia, entre ellos las protecciones y la señalización de riesgo eléctrico. Un tablero sin esa base es un riesgo para su equipo y para quien lo opera.

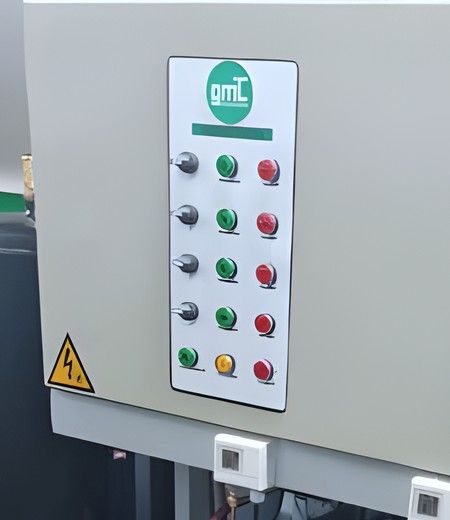

- 1Placa con el logo de GMC
- 2Selectores de cada circuito
- 3Pilotos de estado, verdes y rojos
- 4Señal de riesgo eléctrico
¿Cada cuánto se le hace mantenimiento a un rack?
Como referencia del oficio, un rack de supermercado se revisa cada mes o cada dos meses, porque trabaja sin parar. La frecuencia exacta se define después de revisar su rack y la carga que atiende. Revisar a tiempo cuesta menos que una parada del rack con la tienda llena.
Hacemos el mantenimiento de racks y cuartos fríos con bitácora: cada visita queda registrada, con lo que se midió y lo que se ajustó.
Qué se revisa en cada visita
- Presiones de succión y de descarga
- Nivel de aceite en cada compresor
- Fugas de refrigerante en uniones y válvulas
- Tablero: contactos, protecciones y ajustes
- Condensador: limpieza y ventiladores
Proyectos con rack y frío de exhibición
Más de 10 proyectos para Olímpica
Proyectos de montaje y mantenimiento de refrigeración para tiendas Olímpica en Bogotá, entre ellas Pepe Sierra y Santa Bárbara, con frío de exhibición en secciones como frutas y verduras y carnes. Vea cómo resolvemos la refrigeración para supermercados completa, de la trastienda a la góndola.
Del plano al montaje: visita, diseño, montaje, entrega y mantenimiento, con el mismo equipo. Así trabajamos · Quiénes somos
Preguntas frecuentes
¿Se puede cambiar el refrigerante de un rack existente?
A veces sí. Depende de los compresores, del aceite, de las válvulas y de las presiones de trabajo que admite el equipo con el nuevo refrigerante. Por eso se evalúa en una visita técnica, rack por rack, antes de decidir entre reconvertirlo o reemplazarlo. Escríbanos por WhatsApp al 320 473 4908 para revisarlo.
¿Cómo funciona un rack de compresores?
Los compresores comparten una línea de succión y una de descarga. El tablero enciende o apaga compresores según la demanda de frío de los equipos conectados, así el rack entrega la capacidad que se necesita en cada momento. El refrigerante pasa luego por el condensador y vuelve a los evaporadores.
¿Qué pasa si el rack falla con la tienda abierta?
En un rack, si un compresor se detiene, los demás siguen trabajando y la tienda sostiene buena parte del frío mientras llega el técnico. Escríbanos por WhatsApp al 320 473 4908 con la dirección y lo que está pasando, y mantenga cerradas las puertas de murales y cuartos.
¿Un mismo rack puede enfriar murales y cuartos fríos?
Sí. Desde la sala de máquinas, un rack alimenta murales, vitrinas y cuartos fríos de trastienda, cada uno con su ramal de tubería. Cuando las temperaturas son muy distintas, en un supermercado es común separar un rack para conservación y otro para congelación. Se define en la visita técnica.
¿Cuántos compresores lleva un rack?
No hay un número fijo. Se calcula según la carga de frío total de los murales, vitrinas y cuartos que alimenta y según sus temperaturas de trabajo. Un rack lleva al menos dos compresores en paralelo, y en un supermercado es común separar un rack para conservación y otro para congelación.
Evalúe su rack con nosotros
Si va a abrir una tienda, remodelar la sala de máquinas o su rack actual ya no sostiene la temperatura, cuéntenos dónde está, en Bogotá o en cualquier ciudad de Colombia, y qué equipos alimenta.
